Hvorfor velge oss
Global på-installasjon og opplæring og ekstern teknisk støtte
Lokal partnerskapstjeneste tilgjengelig. Profesjonelle ingeniører tilgjengelig for verdensomspennende installasjon, opplæring, igangkjøring og 24/7 ekstern teknisk assistanse.
Tilpassede automatiseringsløsninger
Vårt ingeniørteam jobber tett med kunder for å designe og levere skreddersydde automasjonssystemer som passer til spesifikke produksjonsarbeidsflyter - fra smart fabrikkintegrasjon til nøkkelferdige SMT-linjeoppsett.
Komplett nøkkelferdig produksjonslinjeløsning
Fra enkeltmaskiner til fullt integrerte SMT- og automasjonslinjer, vi tilbyr -one-stop-løsninger skreddersydd for dine produksjonsbehov.
Rask etter-salgsservice og reservedelsstøtte
Rask-respons etter-salgsservice med stabil reservedelsforsyning for å minimere nedetid og holde produksjonen i gang.
Typer Pick And Place Machine
1. Modulær plukke-og-plasser-maskin
Designet for fleksible SMT-produksjonslinjer med skalerbare konfigurasjoner. Egnet for produksjon av middels til høyt-volum og sammenstilling av blandede produkter.
Eksempler:

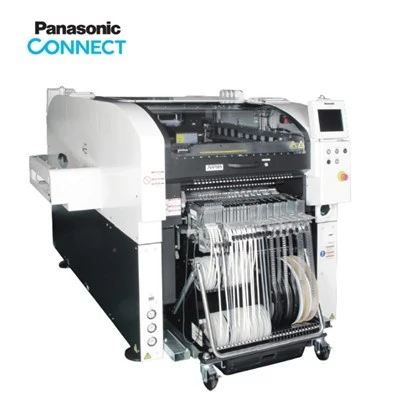

- Panasonic NPM-W2

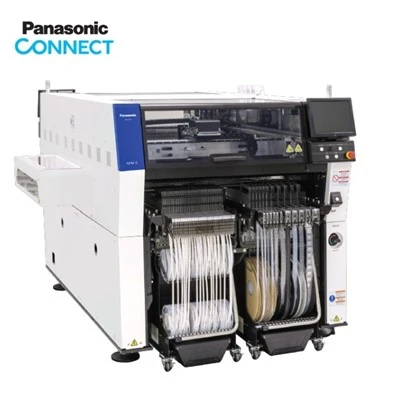

- Panasonic NPM-GW
- Panasonic NPM-D3A
Funksjoner:
- Høy-plassering
- Fleksibelt materoppsett
- Støtter flere PCB-størrelser
- Enkel linjeutvidelse
- Egnet for smart fabrikkintegrasjon
Søknader:
Forbrukerelektronikk, bilelektronikk, industrielle kontrolltavler, LED-produksjon.
2. Høy-brikkemontering
Fokusert på ultra-rask plassering av små brikkekomponenter for masseproduksjonsmiljøer.
Eksempel:
Panasonic NPM-TT2
Funksjoner:
- Ekstremt høy CPH (komponenter per time)
- Optimalisert for brikkekomponenter
- Stabil kontinuerlig produksjon
- Høy effektivitet for store-volumbestillinger
Søknader:
Mobiltelefoner, kommunikasjonsprodukter, hovedkort for datamaskiner,-høyvolumsfabrikker for EMS.
3. Fleksibel alt-i-ett Velg-og-plasser-maskin
Kombinerer fleksibilitet og multifunksjonsevne i én plattform. Ideell for fabrikker med ulike produkttyper og hyppige modellbytter.
Eksempel:

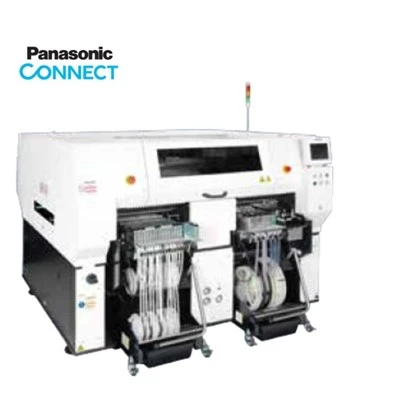

Panasonic AM100
Funksjoner:
- Støtter odde-formede komponenter
- Fleksibel dyse- og materkonfigurasjon
- Rask omstilling
- Kompakt fotavtrykk
- Brukervennlig-programmering
Søknader:
Prototypeproduksjon, små-batch-SMT-montering, diversifisert elektronikkproduksjon.
4. Dobbel-valg- og plasseringsmaskin
Støtter samtidig produksjon på to baner for å forbedre produktiviteten og effektiviteten.
Funksjoner:
- Høyere gjennomstrømning
- Redusert nedetid
- Uavhengig kjørefeltdrift
- Egnet for blandet produksjon
Søknader:
Store EMS-fabrikker, bilelektronikk,-høyvolums PCB-montering.
5. Multi-valgmaskin
Designet for å håndtere både standard SMT-komponenter og større eller spesielle-formede deler.
Funksjoner:
- Bred komponentkompatibilitet
- Synsjusteringssystem
- Presisjonsmonteringsevne
- Fleksibel produksjonsstøtte
Søknader:
Strømforsyninger, industriell elektronikk, medisinsk utstyr, smarthusprodukter.
Hvorfor velge vår Pick & Place-maskin
Fleksible løsninger for ulike produksjonsbehov
Vi leverer både splitter-nye og-brukte plukkmaskiner av høy kvalitet for å matche ulike produksjonsskalaer og budsjetter.
Kostnadseffektiv-investering
Våre brukte SMT-maskiner tilbyr stabil ytelse med lavere investeringskostnader, og hjelper kundene med å redusere oppstartspresset og forbedre avkastningen raskere.
Komplett SMT-linjeløsning
Vi kan tilby komplette SMT produksjonslinjeløsninger inkludert:
- Plukk og plasser maskin
- Loddepasta skriver
- Reflow ovn
- AOI inspeksjon
- Transportørsystemer
- SMT tilbehør
Profesjonell teknisk støtte
- Ekstern teknisk støtte
- Installasjonsveiledning
- Råd om produksjonslinjekonfigurasjon
- Reservedelsstøtte
- Vedlikeholdshjelp
Streng maskininspeksjon
Alle brukte maskiner blir nøye sjekket og testet før forsendelse for å sikre stabil drift og pålitelig produksjonsytelse.
Fleksibel maskinkonfigurasjon
Vi hjelper kunder med å velge passende maskinmodeller i henhold til:
- PCB størrelse
- Produksjonskapasitet
- Produkttype
- Fabrikkbudsjett
- Fremtidige utvidelsesplaner
Rask levering og global service
Vi støtter verdensomspennende frakt og gir responsive tjenester for kunder fra forskjellige land.
Erfarent SMT-industriteam
Med erfaring innen SMT og automasjonsutstyr forstår vi reelle fabrikkproduksjonskrav og hjelper kundene med å bygge effektive produksjonslinjer.
Støtte for ulike bransjer
Egnet for:
- Forbrukerelektronikk
- LED-produkter
- Bilelektronikk
- Industriell kontroll
- Hvitevarer
- Medisinsk elektronikk
Langsiktig-partnerskap
Vi fokuserer ikke bare på å selge maskiner, men også på å hjelpe kundene med å vokse sin SMT-virksomhet med suksess.
Arbeidsprinsipp for plukke-og-plassering
En pick and place-maskin fungerer ved automatisk å plukke elektroniske komponenter fra matere og plassere dem nøyaktig på et PCB (Printed Circuit Board) under SMT-produksjon.
Grunnleggende arbeidsprosesser
1. PCB-lasting
PCB-en overføres til maskinen gjennom transportsystemet og festes i riktig posisjon.
2. Komponentfôring
Elektroniske komponenter leveres gjennom matere som:
- Tapematere
- Skuffmatere
- Pinnematere
Maskinen identifiserer komponentposisjonen automatisk.
3. Komponentplukking
Plasseringshodet bruker vakuumdyser for å plukke opp komponenter fra materne med høy hastighet.
4. Synsinspeksjon og justering
- Kamerasystemet sjekker:
- Komponentretning
- Posisjonsnøyaktighet
- Polaritet
- Komponentstørrelse
Maskinen korrigerer automatisk plasseringsvinkler og koordinater.
5. Komponentplassering
Plasseringshodet flyttes til det programmerte PCB-stedet og plasserer komponenten nøyaktig på loddepastaen.
6. PCB-overføring
Etter at plasseringen er fullført, går PCB-en til neste prosess, vanligvis reflow-ovnen for lodding.
Hovedsystemene til en plukke-og-plasser-maskin
Plasseringshodesystem
Ansvarlig for plukking og plassering av komponenter.
01
Visjonssystem
Bruker kameraer for justering og inspeksjon.
02
Bevegelseskontrollsystem
Styrer X-, Y- og Z-aksebevegelser med høy presisjon.
03
Matersystem
Leverer komponenter kontinuerlig under produksjon.
04
Programvaresystem
Styrer programmering, optimalisering, produksjonsdata og maskindrift.
05
Fordeler med plukke- og plassmaskiner
- Høy-produksjon
- Høy plasseringsnøyaktighet
- Reduserte arbeidskostnader
- Stabil produksjonskvalitet
- Støtter masseproduksjon
- Egnet for ulike komponenttyper
Søknader
Plukk- og plassermaskiner er mye brukt i:
- Forbrukerelektronikk
- LED produksjon
- Bilelektronikk
- Medisinsk utstyr
- Industrielle kontrollprodukter
- Kommunikasjonsutstyr
Typer komponenter som støttes
- Chip komponenter
- IC-er
- QFP
- BGA
- Koblinger
- LED-komponenter
- Komponenter med odde-form (avhengig av maskinmodell)
Hvordan velge Plukk-og-plasser-maskin
Å velge riktig pick and place-maskin avhenger av dine produksjonskrav, produkttype og fabrikkbudsjett. Her er nøkkelfaktorene du bør vurdere før du kjøper.
1. Produksjonskapasitet
Bestem først den nødvendige produksjonen.
Spørsmål å vurdere:
- Hvor mange PCB vil produseres per dag?
- Hva er forventet produksjonsvolum?
- Vil produksjonen øke i fremtiden?
For høy-volumproduksjon:
- Velg modulære maskiner med høy-hastighet
For små-batch- eller prototypeproduksjoner:
- Fleksible alt-i-maskiner kan være mer egnet
2. Komponenttype og -størrelse
Ulike maskiner støtter ulike komponentområder.
Sjekk om maskinen kan håndtere:
- Små brikkekomponenter
- IC-er
- BGA
- Koblinger
- LED-komponenter
- Komponenter med merkelig-form
Hvis produktene dine inkluderer store eller uregelmessige komponenter, velg en multifunksjonsmaskin.
3. PCB-størrelseskompatibilitet
Bekreft maksimal og minimum PCB-størrelse som støttes av maskinen.
Viktige hensyn:
- Stor PCB-kapasitet
- Produksjonsstøtte for to-baner
- PCB tykkelsesområde
4. Plasseringshastighet
Plasseringshastighet måles vanligvis i CPH (Components Per Hour).
Høyere hastighet er viktig for:
- Masseproduksjon
- Store EMS-fabrikker
- Produksjon av bilelektronikk
Det kan imidlertid hende at ekstremt høy hastighet ikke er nødvendig for produksjon med lavt-volum.
5. Plasseringsnøyaktighet
Nøyaktighet påvirker produktkvaliteten direkte.
Velg maskiner med:
- Høy-synssystemer
- Stabil bevegelseskontroll
- Automatiske kalibreringsfunksjoner
Dette er spesielt viktig for:
Fine-IC-er
BGA komponenter
Medisinsk eller bilelektronikk
6. Materkapasitet
Flere matespor gir raskere produksjonsskifte og støtter flere komponenttyper.
Tenk på:
- Antall matere som kreves
- Materkompatibilitet
- Intelligente matesystemer
7. Programvare og programmering
God programvare forbedrer produksjonseffektiviteten.
Se etter:
- Enkel programmering
- CAD-importstøtte
- Offline programmering
- Styring av produksjonsdata
- MES/Factory integrasjonsevne
8. Teknisk støtte og reservedeler
Pålitelig etter-støtte er svært viktig.
Sjekk om leverandøren kan gi:
- Ekstern teknisk støtte
- Installasjonshjelp
- Reservedelsforsyning
- Vedlikeholdstjeneste
- Treningsstøtte
9. Fremtidig utvidelse
Velg maskiner som kan støtte fremtidig fabrikkvekst.
Tenk på:
- Modulære oppgraderinger
- Ekstra materutvidelse
- Smart fabrikkkompatibilitet
- Industri 4.0-integrasjon
Endelig forslag
Den beste pick and place-maskinen er ikke bare den raskeste eller dyreste – det er den maskinen som best matcher din:
- Produkttype
- Produksjonsvolum
- Budsjett
- Fabrikkplan
- Fremtidige utvidelsesbehov
En riktig SMT-løsning kan forbedre produksjonseffektiviteten, redusere arbeidskostnadene og støtte langsiktig-forretningsvekst.
Case Show
Full LED-produksjonslinje
Ofte stilte spørsmål (FAQ)
Spørsmål: 1. Hva er en pick and place-maskin?
A: En pick and place-maskin er en automatisert SMT-maskin som brukes til å plassere elektroniske komponenter på PCB-kort med høy hastighet og presisjon.
Spørsmål: 2. Hvilke typer komponenter kan maskinen plassere?
A: Maskinen kan plassere:
- Chip komponenter
- IC-er
- BGA
- QFP
- LED-er
- Koblinger
- Komponenter med odde-form (avhengig av modell)
Spørsmål: 3. Hva er forskjellen mellom nye og brukte plukke- og plassermaskiner?
A: Nye maskiner tilbyr den nyeste teknologien og lengre levetid, mens brukte maskiner gir en mer kostnadseffektiv-løsning med lavere investeringskostnader.
Spørsmål: 4. Er brukte plukkemaskiner pålitelige?
A: Ja. Profesjonelt inspiserte og testede brukte maskiner kan fortsatt gi stabil og pålitelig produksjonsytelse.
Spørsmål: 5. Hvordan velger jeg riktig pick and place-maskin?
A: Du bør vurdere:
- Produksjonsvolum
- PCB størrelse
- Komponenttype
- Plasseringshastighet
- Budsjett
- Fremtidig fabrikkutvidelse
Q: 6. Hva er CPH i plukke- og plassermaskiner?
A: CPH betyr Components Per Hour, som indikerer plasseringshastigheten til maskinen.
Spørsmål: 7. Kan maskinen støtte forskjellige PCB-størrelser?
A: Ja. De fleste pick and place-maskiner støtter ulike PCB-størrelser avhengig av maskinmodell.
Spørsmål: 8. Hvilke bransjer bruker plukke- og plassermaskiner?
A: Vanlige bransjer inkluderer:
- Forbrukerelektronikk
- Bilelektronikk
- LED-belysning
- Medisinsk utstyr
- Industriell kontroll
- Kommunikasjonsutstyr
Spørsmål: 9. Tilbyr du komplette SMT-produksjonslinjer?
A: Ja. Vi kan tilby komplette SMT-linjeløsninger inkludert:
- Printer
- Plukk og plasser maskin
- Reflow ovn
- AOI
- Transportbånd
- SMT tilbehør
Spørsmål: 10. Gir du installasjon og teknisk støtte?
A: Ja. Vi tilbyr ekstern teknisk støtte, installasjonsveiledning, opplæringsassistanse og reservedelsstøtte.
Spørsmål: 11. Kan maskinen plassere veldig små komponenter?
A: Ja. Moderne plukke- og plassermaskiner kan plassere ultra-små komponenter med høy nøyaktighet.
Q: 12. Hvor ofte krever maskinen vedlikehold?
A: Regelmessig rengjøring og periodisk vedlikehold anbefales for å opprettholde stabil produksjonsytelse og forlenge maskinens levetid.
Spørsmål: 13. Hvilke matertyper støttes?
A: Vanlige matetyper inkluderer:
- Tapemater
- Skuffmater
- Pinnemater
Spørsmål: 14. Er programmering vanskelig?
A: De fleste moderne SMT-maskiner støtter bruker-vennlig programvare og CAD-importfunksjoner for enklere programmering.
Spørsmål: 15. Kan maskinen oppgraderes i fremtiden?
A: Ja. Mange modulære maskiner støtter materutvidelse, programvareoppgraderinger og smart fabrikkintegrasjon.
